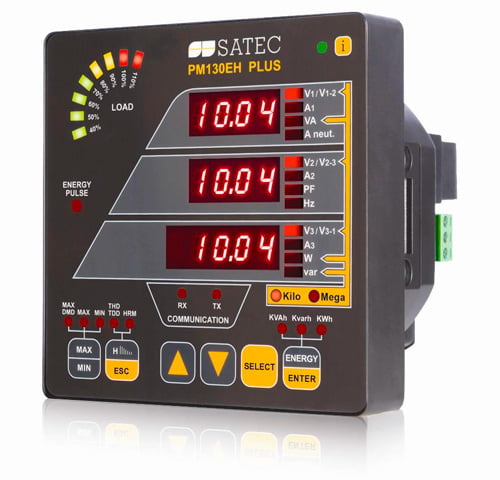

PM130 Plus

Medidor de potência multifuncional

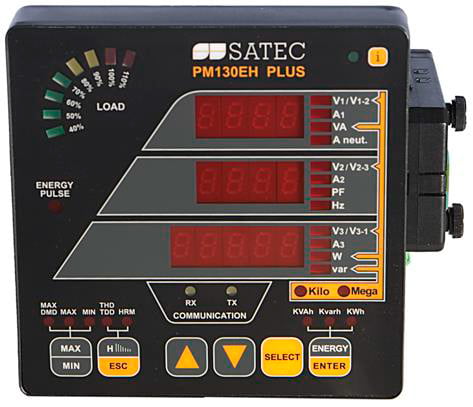

LED de 7 segmentos extra brilho, 3 linhas de 4 a 5 dígitos mais indicador de carregamento de gráfico de barras exclusivo.

Características de medição

P – Funcionalidade de medidor de potência trifásica multifuncional (Consulte Recursos).

EH Todos os recursos do modelo P mais medidor de receita e controle de qualidade de energia (Consulte Recursos).

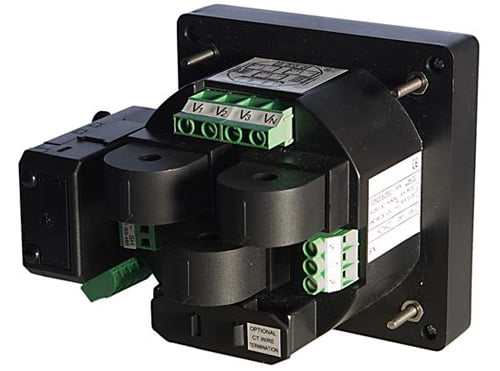

Entradas de corrente

1A – Padrão 1A CT
5A – Padrão 5A CT
RS5 – Núcleo remoto dividido para padrão 5A CT
HACS – High Accuracy Current Sensors, sensores de corrente de alta precisão.

O modelo PM130 é um  medidor trifásico multifuncional com medição básica de receita, qualidade de energia a análise harmônica.

Pode ser amplamente integrado em placas de painel e sistemas SCADA, com porta de comunicação RS-485 integral e uma ampla variedade de protocolos, como Modbus, DNP 3.0 e IEC 60870. Com a inclusão do exclusivo módulo TOU, o modelo EH atende às necessidades de aplicações de medição de receita. Também é adequado para automação de subestação de concessionária
com seu suporte para os protocolos padrão do setor DNP 3.0, Modbus RTU e IEC 60870-5-101/104, bem como suas funcionalidades de E/S (usando os módulos de entrada/saída digital).

O PM130 oferece medições digitais de mais de 80 parâmetros elétricos localmente e mais de 100 parâmetros elétricos por comunicação: de frequência básica, tensões e correntes, até 4 parâmetros de energia por quadrante (ativa, reativa e aparente). Os modelos EH também medem harmônicas, energias (ativa, reativa e
aparente) e tempo de uso (time of use, TOU, ítem adicional).

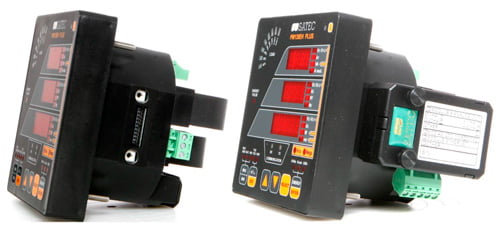

O módulo de expansão PM130 permite a conexão de uma segunda porta de comunicação, incluindo Ethernet, Profibus, RF ou 2G/3G, bem como segundas portas RS-485 e RS-232.

Recursos do PM130

Medidor de potência multifuncional

  • Tensão, corrente (incluindo corrente neutra), potência, energia, fator de potência, frequência, desequilíbrio de tensão/corrente.
  • Frequências suportadas: 25, 50, 60 e 400 Hz.
  • Conexão direta até 690 V L- L (até 1,15 MV via PT).
  • Faixa de corrente até 200% (máximo de 1 min. para o modelo EM13X-63A).

Qualidade de energia básica

  • Harmônica individual de tensão e corrente (até a 40ª).
  • THD, TDD e fator K de tensão e corrente.
  • Valores máx./mín. com carimbo de horário.
  • Formas de onda (via comunicação).

Medidor de receita

  • Excede a classe de precisão 0.5S.
  • Tarifas de tempo de uso (time of use, TOU).

Registro de eventos/dados

  • Registro de eventos e dados do sistema.
  • Carimbos de tempo real.

Funções de alarme e controle

  • 16 pontos de ajuste programáveis.
  • 4 contadores.

Relógio em tempo real

  • Funções integradas de relógio e calendário.
  • Bateria RTC reserva.

Protocolos de comunicação

  • Modbus RTU, ASCII, DNP 3.0, Modbus/TCP, DNP3/TCP, Profibus DP, IEC 60870-5-101, IEC 60870-5-104 (o EM133-AR tem suporte somente para protocolos Modbus).
