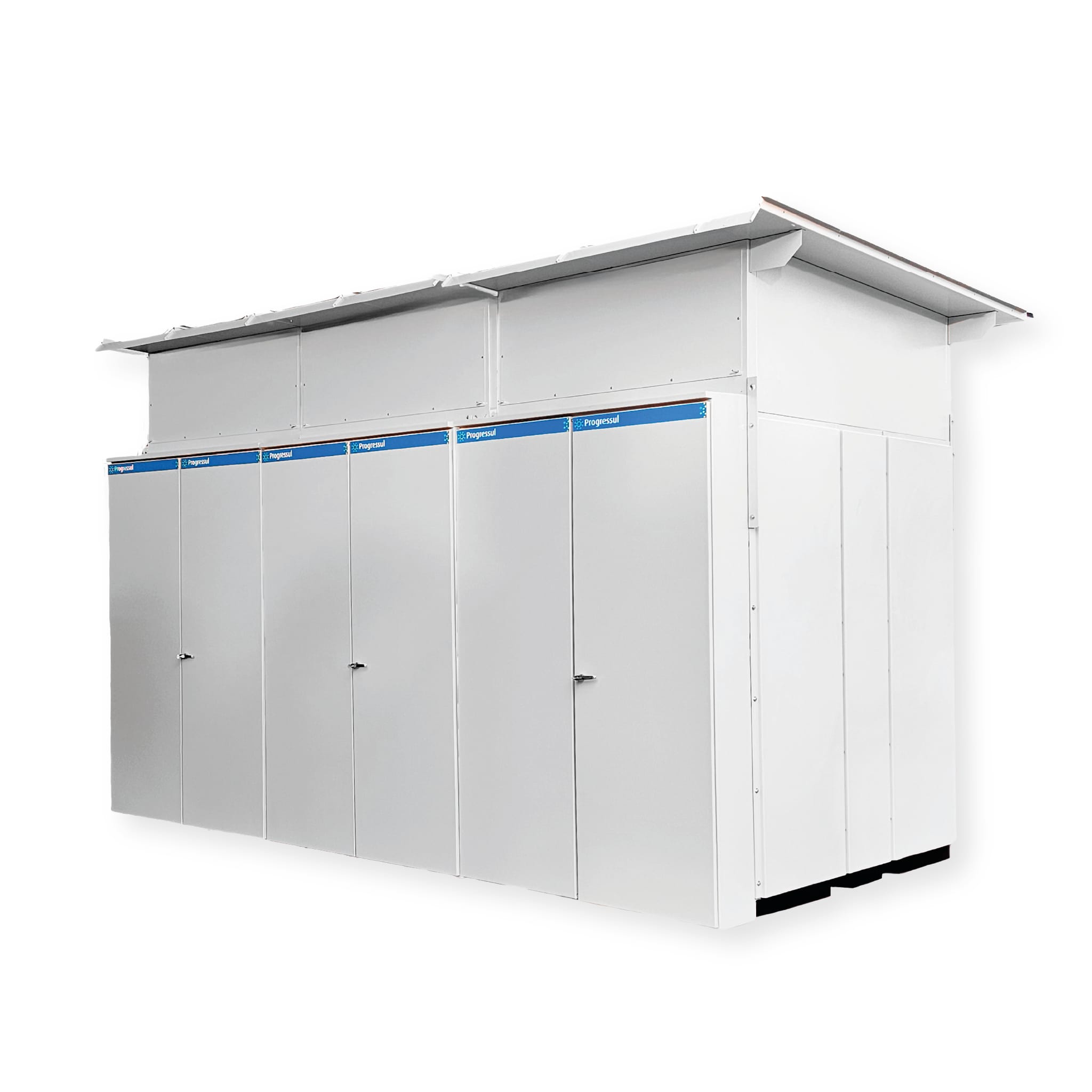

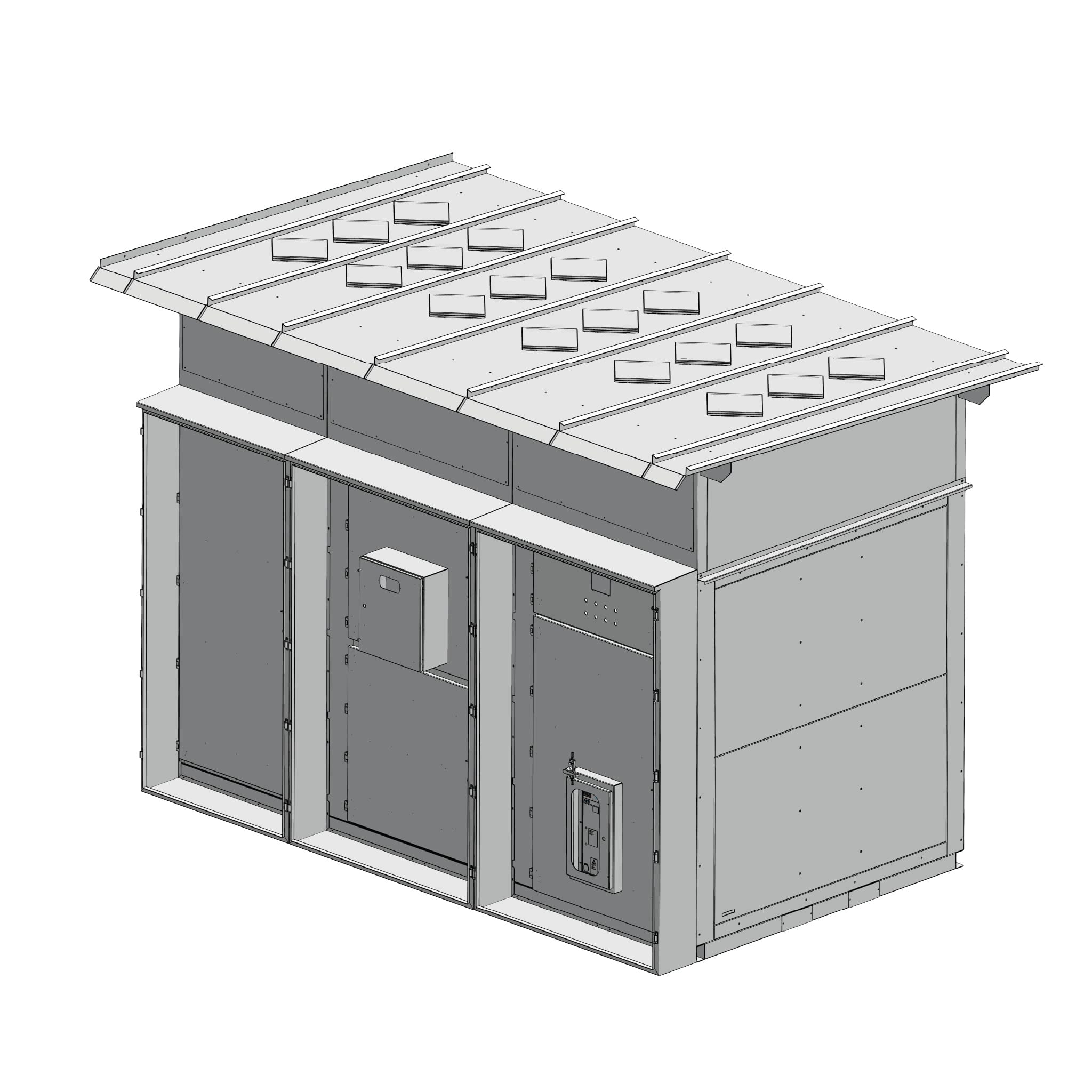

Cabines Blindadas de Entrada e Multimedições
As Cabines Blindadas de Entrada e Multimedições da Progressul são painéis modulares, robustos e altamente confiáveis, desenvolvidos para atender às exigências técnicas e operacionais das instalações elétricas de concessionárias e sistemas de geração distribuída.
Projetados com invólucros metálicos compartimentados, garantem alta segurança operacional, facilidade de manutenção e durabilidade.
Cabines Blindadas
APLICAÇÃO
As cabines blindadas são utilizadas em usinas solares, CGHs, PCHs e subestações, sendo responsáveis pela conexão entre o sistema de geração e a rede da concessionária. Também são aplicadas em postos de entrega para unidades consumidoras atendidas em média tensão e em sistemas de medição de faturamento.
Tecnologia integrada em cada módulo
Entrada: Cubículo de seccionamento geral que conecta a cabine blindada à linha de distribuição da concessionária.
Proteção Geral: Cubículo com disjuntor a vácuo ou isolação SF6 que protege todos os alimentadores da cabine blindada.
Medição: Cubículo de medição individual que faz a leitura da geração de energia de um alimentador.
Proteção: Cubículo com disjuntor a vácuo ou isolação SF6 que protege um alimentador.
Transformação: Cubículo com transformador elevador que eleva a tensão de geração à tensão da rede de distribuição da concessionária.
características técnicas principais
Tensão Nominal (kV) | Corrente Nominal (A) | NBI (Kv) | Corrente de Curta Duração por 1s (kA) |
15 | 400 | 125 | 25 |
24 | 400 | 125 | 25 |
36 | 400 | 170 | 25 |
SOLUÇÕES SOB MEDIDA
- Equipamentos para instalação interna (abrigada) ou externa (ao tempo);
- Sistemas até 36 kV ou conforme especificações do projeto;
- Integração com sistemas de automação, proteção e medição.
